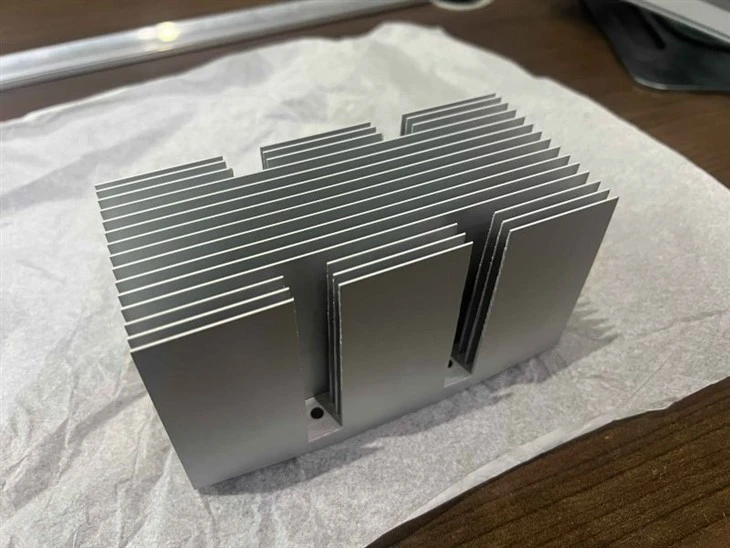

Extrudovaný chladič s vysokým poměrem žeber k mezeře

Chladič s vysokým poměrem mezi lamelami a mezerou je typem chladiče s relativně větším počtem zubů a vyšší výškou lamel. Charakteristickým znakem tohoto chladiče je, že poměr výšky žebra k rozteči žeber je relativně velký. Typicky se to vypočítává poměrem výšky ploutví (H) k rozteči ploutví (L), označovaným jako K=HL. Pokud je vypočtená hodnota K větší než 8, lze jej označit jako chladič s vysokými lamelami. Vzhledem ke své větší ploše pro odvod tepla a vynikajícímu efektu odvodu tepla je chladič s mnoha žebry považován za nový typ chladiče.

Tato metoda je nejběžnějším a nejpraktičtějším přístupem, pomocí kterého lze určit, zda lze navržený hliníkový profil chladiče vyvinout. Obecně platí, že čím vyšší násobek, tím vyšší jsou požadavky na vytlačovací zápustku hliníkového profilu, tím větší je obtížnost a tím vyšší jsou požadavky na houževnatost materiálu zápustky a racionalitu konstrukce zápustky. V současné době může společnost ZP HEAT SINK vyvinout chladiče s vysokým poměrem mezi lamelami a mezerou, a to více než 20krát.

Výrobek: hliník
Materiál: AL 6063
Zpracování: extruze, CNC obrábění, eloxování
Obtížnost: Vytlačování kvůli vysokému poměru žebra k mezeře







Profily chladiče s vysokým poměrem lamel a mezerou jsou vysoce přesné a obtížně zpracovatelné profily. Dokončený výkon odvodu tepla chladiče řady s hustými žebry je vynikající a je široce používán v nové energii, napájení, svářecích strojích a dalších oborech.

Pro výrobu profilů chladiče s vysokým poměrem žeber a mezery jsou vyžadovány speciální procesy a konstrukce a pro úspěšné vytlačování je nutné použít speciální formy. Běžné malé zpracovatelské závody tuto schopnost nemají. Formovací materiál pro profily chladiče s vysokým poměrem žeber a mezery musí být vyroben z vysoce kvalitní vysoce pevné žáruvzdorné legované oceli a musí projít kováním, předúpravou a detekcí vad. Tvrdost formy by neměla být příliš vysoká a je třeba se vyhnout nitridační úpravě.

Konstrukce forem také potřebuje přijmout speciální odchylovací formy, široké expanzní formy a ploché kombinované formy podle jejich tvarů a technických požadavků a měly by být provedeny přesné výpočty a přiřazení pro strukturu a rozměry každé velikosti a součásti. Pro prvky, jako jsou pracovní řemeny, výstupní řemeny, široké expanzní úhly a velikosti odklápěcích forem, jsou zapotřebí přesné návrhy, aby bylo možné přesně distribuovat tok a rychlost kovu. Kromě toho je důležité zajistit, aby byl dodržen každý detail na výkresech a aby byly během výroby formy zachovány tolerance. Při výrobě takových profilů chladiče je také nezbytná kontrola nad opravami forem a vytlačováním.
