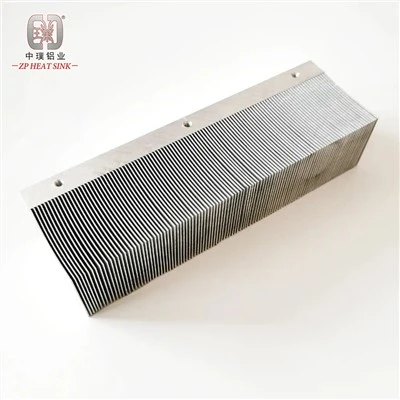

Skiving hliníkový chladič pro komponenty s vysokou tepelnou hustotou
Skiving je vysoce přesný výrobní proces používaný k vytvoření chladicích žeber na hliníkových chladičích. Tento proces zahrnuje oholení tenkých vrstev z pevného kusu hliníku, čímž se vytvoří řada těsně rozmístěných žeber podél délky chladiče. Skiving je oblíbená metoda pro vytváření chladičů, protože umožňuje vytvářet složité tvary a vzory žeber, které mohou zlepšit chladicí výkon chladiče.
- Představení produktu
Popis výrobku
Skiving je vysoce přesný výrobní proces používaný k vytvoření chladicích žeber na hliníkových chladičích. Tento proces zahrnuje oholení tenkých vrstev z pevného kusu hliníku, čímž se vytvoří řada těsně rozmístěných žeber podél délky chladiče. Skiving je oblíbená metoda pro vytváření chladičů, protože umožňuje vytvářet složité tvary a vzory žeber, které mohou zlepšit chladicí výkon chladiče.
Princip procesu hliníkového chladiče je: mechanickým působením je dlouhý pás materiálu vyříznut z plechu pod určitým úhlem a narovnán a opakované řezání vytváří jednotnou strukturu mezery, která se používá k řezání s vysokým výkonem zařízení za podmínek chlazení vzduchem a odvodu tepla. Odvod tepla ve srovnání s vložkovým radiátorem lze výkon odvodu tepla zlepšit o 8~15 procent.
Pro laserové komponenty, chladicí čipy TEC, serverové čipy atd. se široce používají chladiče s lopatkovými zuby.
Povrchová úprava může být alkalické mytí, anodické, chromátové atd.
Parametry návrhu
| Produkt | Skiving hliníkový chladič |
| Materiál | Hliník |
| Tloušťka | 0,4 mm-500 mm |
| Velikost | Přizpůsobené |
| Tolerance | ±{{0}}.1 mm dokonce 0,01 mm |
| Dokončování | Eloxované, práškově lakované, kartáčované, leštěné, dřevěné vlákno, elektroforéza atd |
Limity specifikace:
1. Šířka (ekvivalentní délce žebra hliníkového extrudovaného chladiče): do 350 mm;
2. Výška: do 100 mm od celkové výšky:
3. Tloušťka žebra: Aby byla zajištěna přímost, doporučuje se být nad 0,5 mm
4. Délka: až 1000 mm.
Funkce
Vlastnosti skiving hliníkového chladiče zahrnují:
1. Žebra pro odvod tepla a základní deska pro odvod tepla jsou vyrobeny ze stejného materiálu a mezi kořenem žebra a základní deskou není žádný spojovací bod, což zabraňuje kontaktnímu tepelnému odporu svařovacího chladiče a dosahuje 100% účinnosti .
2. Lisovací žebro může způsobit, že chladič bude tenčí (tenčí než chladič s řeznými profily) a pod stejným objemem může být více žeber, aby se získala větší plocha výměny tepla pro zlepšení účinnosti odvodu tepla.
3. Technologie zpracování je jednoduchá a proces řezání je automatický.
Aplikace skiving hliníkového chladiče:
Nucený odvod tepla vzduchovým chlazením pro různé komponenty s vysokou hustotou tepla, jako jsou klimatizační zařízení autosedaček, odvod tepla lékařských zobrazovacích zařízení.
Technologie lyžování
Skiving hliníkový chladič má některé nesrovnatelné výhody hliníkového extrudovaného chladiče. Výhody použití procesu přesného lyžování jsou:
1. Není třeba otevírat formu pro vzorek a poplatek za otevření formy pro hromadnou výrobu je nízký (obvykle obdélníková deska) a existuje více sdílených forem, které jsou zcela přizpůsobeny podle požadavků zákazníka.
2. Účinek vedení tepla je dobrý, chladič a spodní deska jsou integrovány, teplo je vedeno ze spodní roviny do oční desky a uprostřed není žádné jiné médium.
3. Výšku, tloušťku a rozteč žeber lze přizpůsobit a upravit. Ve srovnání s vytlačováním hliníku lze při stejné hmotnosti a objemu zvětšit plochu přenosu tepla o více než 50 procent.
4. Vzhledem k jednotnému materiálu je vhodné používat různé povrchové úpravy, jako je vodivá oxidace, pasivace, anoda atd., aby se přizpůsobily různým prostředím použití.
5. Účinné a spolehlivé, za podmínky zajištění účinného odvodu tepla nehrozí selhání.
