Jak správně navrhnout vlastní chladič?

Technologie a výrobní proces vlastního chladiče se liší v designu, což ovlivní účinek rozptylu tepla konečného vlastního chladiče z hliníkového profilu. Proto je vlastní návrh chladiče zvláště důležitý jako první krok při výrobě chladiče.

Jako nástroj pro odvod tepla s vysokou účinností odvodu tepla je vlastní chladič z hliníkového profilu široce používán v elektronice, elektrických spotřebičích a osvětlovacím průmyslu. Různí vlastní výrobci chladičů mají různé technické postupy a odkazují na různé výrobní normy. Chladič z hliníkového profilu bude mít také dobré nebo špatné účinky na odvod tepla. Jak tedy navrhnout vlastní chladič, abyste dosáhli lepšího efektu rozptylu tepla?

Žebra jsou obvykle považována za klíč k odvodu tepla. Ve skutečnosti je chladič ve spodní části také součástí, kterou nelze při odvodu tepla ignorovat. Spodní provedení vlastního chladiče by se mělo držet principu postupného ztenčování od části zdroje tepla na obě strany, což má zajistit, že teplo absorbované částí zdroje tepla může být rychle převedeno do okolních tenčích částí pro dosažení vysokých -účinnost odvodu tepla. Jinak se teplo části zdroje tepla nemůže rychle šířit do okolí, což ovlivní chladič, aby dále absorboval teplo zdroje tepla.

Název Vlastní chladič

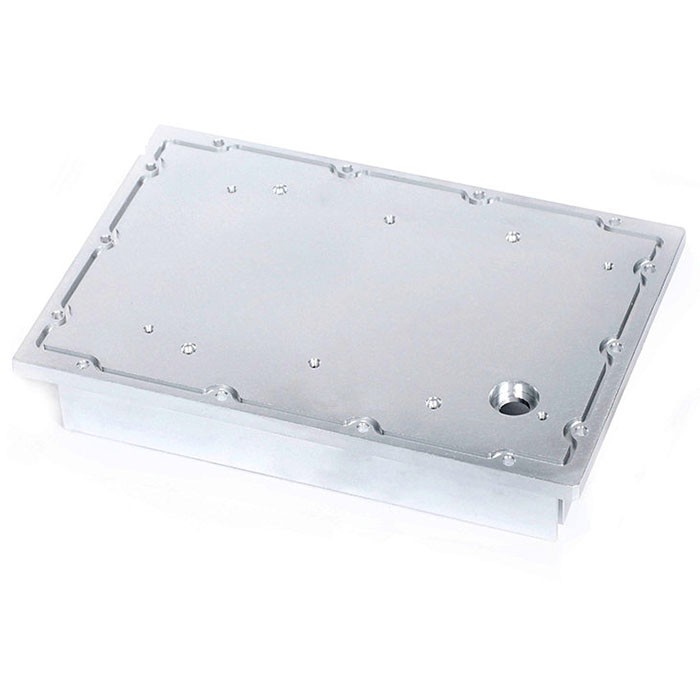

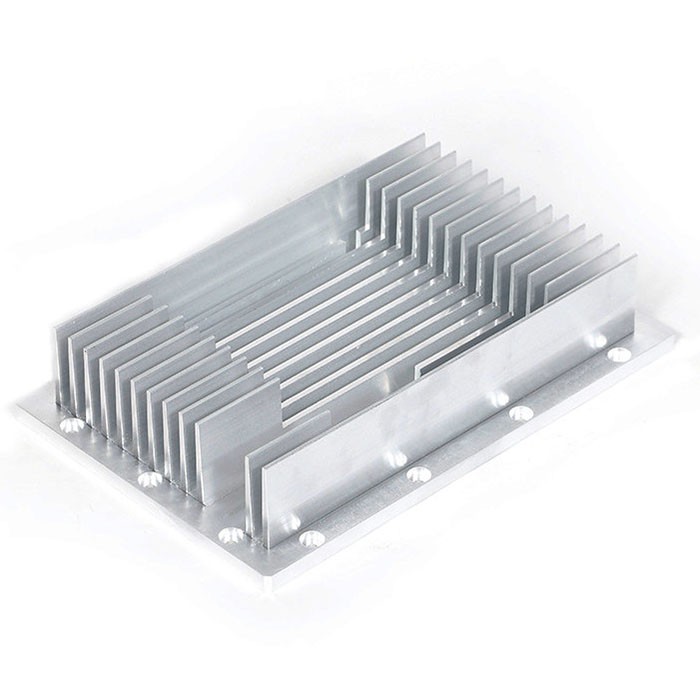

Spodní design vlastního chladiče

Návrh chladiče ve tvaru žeber má nejen zvětšit kontaktní plochu se zdrojem tepla, aby absorboval více tepla, ale také zvětšit kontaktní plochu mezi chladičem a vzduchem, aby mohlo být teplo odváděno do vzduchu. rychlejší. Je pravda, že ploutve jsou více a tlustší, tím lepší je efekt odvodu tepla? Ve skutečnosti to není pravda. Celková plocha chladiče je omezená. Pokud je žeber více, je zde skutečně větší kontaktní plocha, která absorbuje více tepla, ale to také znamená, že se vzdálenost mezi žebry zmenší. Čím je menší, rychlost proudění vzduchu v každém kanálu se v tomto okamžiku zmenšuje a pro chladič je obtížnější odvádět teplo do vzduchu. Pokud se žebra zesílí, odpovídající počet žeber se sníží a absorpce tepla se nutně nezvýší. Proto, když výrobci vyrábějí vlastní chladič z hliníkového profilu, musí provést rozumné a přesné výpočty pro návrh žeber podle potřeb a přísně dodržovat plán výroby, aby výrobky mohly plně splňovat požadavky na odvod tepla.

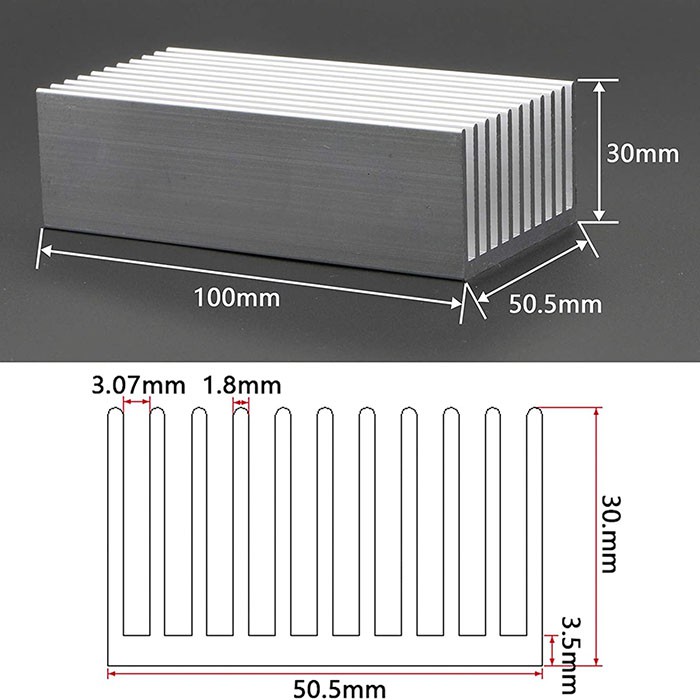

Fin prostor vlastního chladiče

Různé tvary designu žeber chladiče

Je zřejmé, že chladič má extrémně vysoké požadavky na tvarové provedení a rozměrovou přesnost. Chladič musí být během lisování bezchybný, aby se dosáhlo očekávaného efektu odvodu tepla. Vytlačování hliníku je způsob zpracování dílů, který vyvíjí silný tlak na materiál z hliníkové slitiny umístěný v dutině formy, aby způsobil směrovou deformaci hliníkové slitiny, čímž se získá požadovaný tvar průřezu, velikost a určité mechanické vlastnosti. Díky technologii vytlačování hliníku může být chladič vyroben s vysokou přesností, dobrou kvalitou povrchu a stabilní celkovou strukturou, aby byla zajištěna rychlost průchodu produktu. Tradiční technologie výroby tlakového lití a svařování nemůže dosáhnout tak dobrého efektu. Nejen, že je obtížné splnit požadavky z hlediska přesnosti, ale také dojde ke korozi svařování a ovlivnění stability celkové konstrukce.

Faktory, které ovlivňují účinek odvodu tepla chladiče z hliníkového profilu, nejsou pouze plocha radiátoru, tvar a plocha konvekce vzduchu, ale také schopnost sálání tepla je část, kterou nelze ignorovat. Odvod tepla zářením je metoda rozptylu tepla, při které jsou infračervené paprsky vyzařovány z povrchu objektu s vyšší teplotou a teplo je přijímáno povrchem objektu s nižší teplotou. Hliníkový chladič využívá vyzařování tepla k přenosu vysokého tepla z části zdroje tepla do části s nižší teplotou, aby bylo dosaženo rovnováhy Odvod tepla Zlepšuje účinek odvodu tepla. Účinek běžných chladičů z hliníkových profilů na odvod tepla zářením však není dobrý a anodická oxidace se používá k vytvoření oxidového filmu na povrchu chladičů z hliníkových profilů, aby se zvýšila schopnost tepelného záření chladiče a aby se dosáhlo efektu rozptylu tepla. chladiče výraznější.

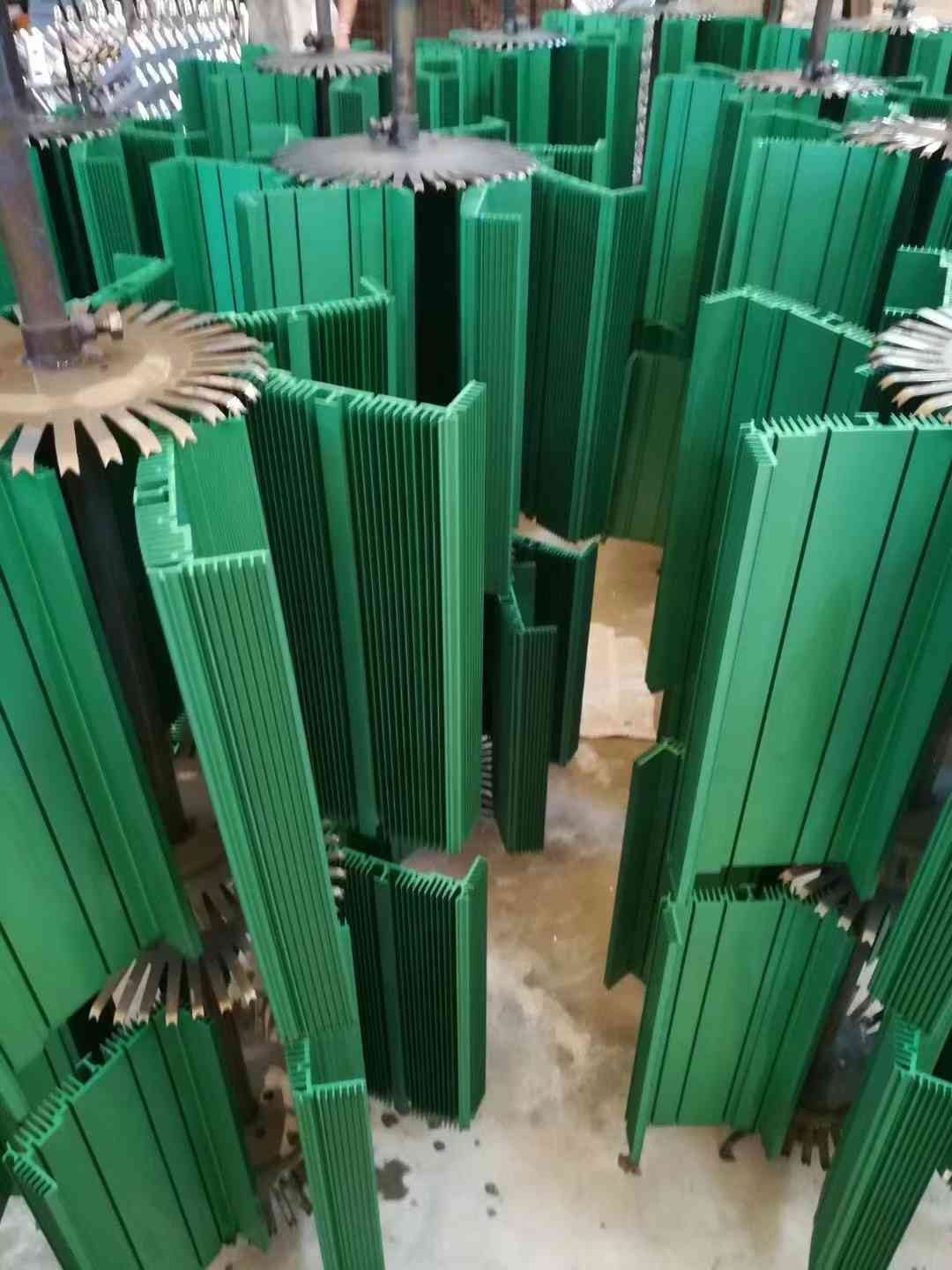

Eloxované chladiče

Eloxovací chladiče

Eloxovací chladič

Anodizační chladič

To jsou některé rozumné designové úvody o hliníkovém chladiči výše. ZP HEAT SINK se zabývá designem a výrobou hliníkových chladičů již 18 let.Od vašeho návrhu k realitě jsme vždy na cestě.
